力士樂 A4VG40EP4D1/32L-NSC02F025FP 完整資料
 一、型號逐段解析
A4VG40EP4D1/32L-NSC02F025FP

代碼分段	含義說明
A4VG	斜盤式軸向柱塞變量泵，閉式靜液壓傳動專用泵
40	規格 40，最大排量 40 cm3/rev
EP4	EP 電比例雙向控制；EP4=24V 直流比例電磁鐵 控制信號：200mA（中位 0 排量）~600mA（最大排量）
D1	內置壓力切斷閥（D 功能），可設定最高系統壓力保護
/32	32 系列（主流量產版本，樣本編號 RE92003）
L	旋轉方向：逆時針（從驅動軸端看向泵體）
N	密封材質：NBR 丁腈橡膠（適配礦物液壓油）
S	SAE 標準法蘭，漸開線花鍵軸
C02	高壓溢流閥規格、補油閥配置標準配置
F025	補油泵排量規格代碼
FP	通軸輸出、附加安裝接口配置，無外置沖洗閥基礎款

> ? 核心識別：24V電比例雙向變量閉式泵，帶壓力切斷，逆時針旋轉，內置補油泵
 二、A4VG40 基礎技術參數（32系列）

參數項目	規格值
最大排量 Vg max	40 cm3/rev
公稱壓力	400 bar（40 MPa）
峰值短時壓力	450 bar（45 MPa）
推薦持續工作壓力	≤350 bar
最低允許轉速	500 r/min
最高連續轉速	3200 r/min
內置補油泵	自帶補油泵，提供補油 + 控制油源
補油壓力標準	20～28 bar（出廠預設）
控制方式	EP4：24V 電比例雙向，0 電流中位（排量 = 0）
介質	ISO VG32/VG46 抗磨液壓油；油溫 -20～80℃
結構特點	雙向供油（可正反轉輸出流量）、標配高低壓溢流閥、壓力切斷保護

 三、EP4（24V比例控制）電氣關鍵參數
1. 供電電壓：DC24V ±20%
2. 控制電流區間：
   - 0～200mA：中位區間（排量0）
   - 200～600mA：正向從零到最大排量
   - 反向電流對應反向流量
3. 電磁鐵自帶手動應急推桿；
4. 推薦配套力士樂RC系列比例放大器；
5. 插頭標準：Deutsch DT04-2P。
 四、泵功能簡述
1. 閉式回路專用：泵+馬達形成封閉油路，內置補油泵補償系統泄漏；
2. 電比例無級調速：控制器輸出電流連續調節斜盤擺角，實現流量連續變化，車輛無級變速常用；
3. 壓力切斷D功能：系統壓力到達設定值后，泵自動減小排量，限制最高壓力，防止過載；
4. 雙向流量：改變比例電磁鐵電流方向，泵輸出油流換向，實現馬達正/反轉。
 五、適用場景
履帶運輸車、壓路機、小型攤鋪機、井下無軌車輛、工程機械靜液壓行走驅動。
 六、官方說明書信息
力士樂標準樣本：
RE 92003 Axial piston variable pump A4VG Series 32（官方英文原版）
> 如果你需要，我可以：
> 1）整理該泵油口定義（A/B高壓口、G補油口、T殼體泄油口、X控制油口）；
> 2）繪制簡易閉式回路原理圖；
> 3）根據你的轉速、壓力計算理論流量、驅動功率；
> 4）提供安裝尺寸要點與調試步驟（EP比例零點調試、壓力切斷調壓）。

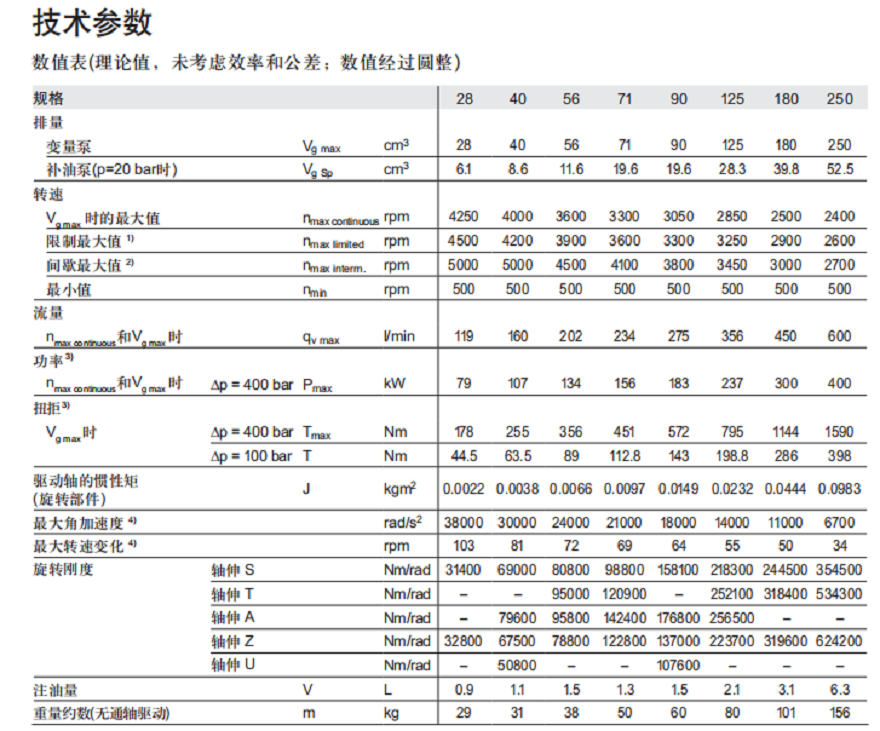

力士樂液壓泵A4VG系列技術參數：
