力士樂 A10VSO（31 系列）軸向柱塞變量泵安裝與調試手冊

發布時間：2026-08-03 14:23:30　最后更新：2026-08-03 14:31:52

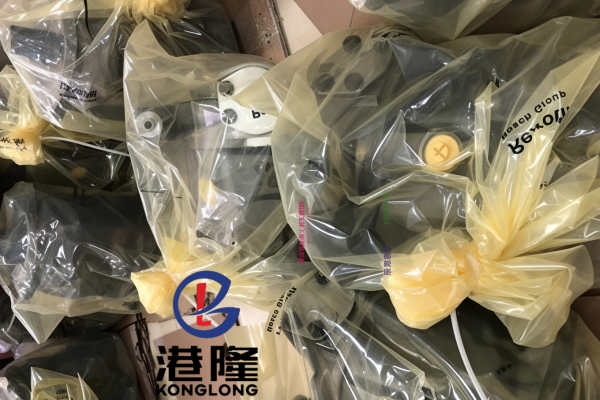

力士樂 A10VSO（31系列）軸向柱塞變量泵
適用型號：A10VSO18/28/45/71/100/140 開式回路變量柱塞泵
官方基準文檔：RE 92701、RE92711（31系列）
> 重要提醒：A10VSO僅限開式液壓回路使用，禁止用于閉式靜液壓傳動；閉式回路選用A4VG系列。
目錄
1. 安全通用須知
2. 產品基礎技術參數
3. 開箱驗收與儲存要求
4. 機械安裝（基座、聯軸器、同軸度、安裝方位）
5. 液壓管路規范（吸油口S、壓力口P、殼體泄油口L、控制油口X）
6. 電氣安裝（電控泵ED/ER比例控制）
7. 啟動前準備、灌油與排氣（重中之重）
8. 空載試運行→負載調試流程
9. 主流控制方式基礎調試（DR/DRG/DFR/DFLR）
10. 運行監控標準、允許極限值
11. 禁止事項、常見安裝錯誤
12. 維護要點
1. 安全通用須知
1. 液壓系統壓力最高可達350bar，拆裝前完全泄壓、停機斷電；
2. 泵內部精密摩擦副，嚴禁干運轉；無油運行幾秒即可永久損壞配流盤、柱塞；
3. 所有管路接頭未緊固前禁止啟動；
4. 聯軸器必須加裝防護罩；
5. 液壓油溫最高不超過80℃，介質使用符合力士樂規范礦物液壓油；
6. 維修、改裝必須由專業液壓人員操作，禁止私自打磨、改動泵內部結構。
2. A10VSO 31系列基礎技術數據

項目	參數
結構形式	斜盤軸向柱塞變量泵，開式回路，帶通軸驅動
持續工作壓力	280 bar（28 MPa）
短時峰值壓力	350 bar（35 MPa）
殼體允許最大泄油背壓	≤ 2 bar（推薦＜1bar）
推薦介質	ISO VG32 / VG46 抗磨液壓油（L-HM）
工作油溫	-20℃ ~ +80℃；最佳 40～55℃
油液清潔度	NAS 8 級；系統過濾器 10μm
旋轉方向	R：順時針（軸端觀察）；L：逆時針

各規格轉速范圍

型號	排量 cm3/r	最低轉速 r/min	最高連續轉速 r/min
A10VSO18	18	500	3000
A10VSO28	28	500	3000
A10VSO45	45	500	2600
A10VSO71	71	500	2500
A10VSO100	100	500	2300
A10VSO140	140	500	2200

3. 開箱驗收與長期存放
3.1 開箱檢查
1. 核對銘牌型號、序列號，確認與采購型號一致；
2. 外觀：殼體無撞擊裂紋、油口堵頭完好，無進水銹蝕；
3. 手動旋轉驅動軸：轉動均勻順滑，無卡死、無異常摩擦異響；
4. 檢查密封件、軸封無破損。
3.2 短期/長期存放
- 短期存放：油口原裝堵頭密封，室內干燥環境；
- 存放＞3個月：泵內部充入液壓油密封，豎立放置；
- 禁止露天淋雨存放。
4. 機械安裝規范
4.1 安裝方位（優先推薦）
1. 標準方案：泵安裝于油箱最低液面下方（自吸最優）
2. 泵高于油箱液面（吸上安裝）：吸上高度最大≤0.5m，建議增設輔助供油；過高極易氣蝕。
3. 傳動軸朝上/朝下安裝：必須嚴格執行殼體灌油+徹底排氣；停機容易排空泵殼，再次啟動造成干磨。
> 殼體泄油管務必接入泵體最高泄油口L1！
4.2 基座與法蘭固定
1. 安裝底座剛性充足，安裝平面平面度≤0.05mm；
2. 使用10.9級高強度螺栓，對角線分次擰緊；
3. 可加裝橡膠減震墊降低振動噪聲。
4.3 驅動連接（最容易損壞泵的環節）
1. 必須使用彈性聯軸器！嚴禁剛性聯軸器、嚴禁直接皮帶/鏈輪驅動泵軸；
2. 同軸度標準：
- 徑向偏差 ≤0.1 mm
- 角度偏差 ≤0.2°
3. 聯軸器預留 2～4mm軸向間隙；禁止電機軸向力直接壓在泵主軸；
4. 禁止在泵驅動軸上安裝齒輪、皮帶輪，會產生額外徑向力，快速燒毀軸承。
4.4 旋向確認
泵銘牌標注旋轉方向（R/L）；首次啟動前點動電機確認旋向，反轉直接損壞配流盤！
5. 液壓管路連接規范
> 拆油口堵頭僅在接管前一刻拆除，嚴防雜質進入泵內部！
油口定義
- S口：吸油口
- P口：壓力輸出口
- L1/L2：殼體泄油口（優先使用高位L1）
- X口：控制油口（DRG遠程調壓、DFR負載感應使用）
5.1 吸油管路 S
1. 管路短、直，彎頭數量≤2個；
2. 管路內徑不小于泵吸油通徑；流速控制0.5～1.2m/s；
3. 所有接頭絕對密封，不能漏氣；進氣會產生噪音、氣蝕、壓力不穩；
4. 吸油過濾器：過濾精度100μm，通流能力≥泵最大流量1.5倍；
5. 吸油管末端插入油箱液面下≥50mm，遠離油箱底部污泥。
5.2 壓力管路 P
1. 鋼管/高壓軟管耐壓≥350bar；
2. 高壓軟管最小彎曲半徑≥8倍軟管外徑；
3. 管路增加柔性軟管隔斷振動，避免應力作用在泵法蘭。
5.3 殼體泄油管路 L1【強制要求】
最重要條款
1. 單獨管路直接回油箱，嚴禁與系統回油管合并！
2. 泄油管路上禁止安裝截止閥、單向閥、節流閥；
3. 管路末端浸入油箱液面之下，防止空氣吸入；
4. 管路布置：從泵最高點引出，向下回油箱，避免停機虹吸排空泵殼；
5. 泄油背壓持續≤2bar，背壓過高直接沖壞軸封。
5.4 控制油口 X（按需接管）
- DR：恒壓控制 → X口堵死；
- DRG：遠程恒壓 → X外接遠程溢流閥；
- DFR/DFLR負載感應 → X口接系統負載感應油路。
6. 電氣安裝（電控版本 ED/ER 電比例）
1. 比例電磁鐵供電：DC24V；
2. 信號線使用屏蔽電纜，屏蔽層單端接地；
3. 接線插頭緊固，做好防水；
4. 比例放大器遠離變頻器、大功率電機，避免電磁干擾；
5. 電磁鐵帶有手動應急推桿，僅調試臨時使用。
7. 啟動前準備｜灌油+排氣（強制步驟）
> 未執行此步驟禁止啟動！
1. 從殼體高位泄油口L1加注清潔液壓油；
2. 持續注油直至另一側泄油口連續流出無氣泡油液；
3. 手動緩慢轉動聯軸器數圈，排出泵柱塞腔空氣；
4. 擰緊泄油口接頭；
5. 檢查油箱油位達到標準液位；
6. 系統各個執行元件（油缸/馬達）排氣；
7. 確認所有閥組處于卸載狀態（系統空載）。
8. 試運行操作流程
8.1 點動測試
短時點動電機3~5s，觀察：
- 旋轉方向是否正確；
- 有無尖銳異響；
- 軸封、油口有無泄漏。
方向錯誤立即斷電！
8.2 空載試運行（0壓力）
1. 卸載閥打開，系統無負載；
2. 50%額定轉速運行10～15分鐘；
3. 持續排氣，直到泄油、回油無白色氣泡；
監控：噪聲、振動、殼體溫度。
8.3 逐步加載調試
1. 緩慢提升系統壓力，分階段加壓；
2. 每個壓力區間運行5~10分鐘；
3. 磨合階段：最初10運行小時，避免長期滿壓力滿載；
4. 磨合完成后更換系統濾芯。
9. 常用控制方式簡要調試
DR 恒壓控制
1. 松開調壓鎖緊螺母；
2. 順時針旋轉→系統設定壓力升高；逆時針降低；
3. 調好后鎖緊螺母。
DRG 遠程恒壓
主閥預設略高于遠程溢流閥壓力，系統壓力由外接遠程閥調節。
DFR / DFLR 負載感應LS
1. 先調恒壓切斷值；
2. 再調節流量壓差（標準Δp=14～21bar）；
3. DFLR額外調節恒功率曲線，防止電機超載。
10. 運行允許監控標準
1. 泵殼體穩態溫度：≤65℃；
2. 振動速度有效值：≤2.8 mm/s；
3. 軸封允許滲漏：≤5滴/分鐘；持續滴油代表密封失效；
4. 異常噪聲（嘯叫、撞擊聲）立刻停機排查氣蝕、進氣、同軸度不良。
11. 典型安裝錯誤（禁止操作）
殼體泄油管并聯系統回油 → 背壓過高，軸封漏油
啟動前不灌油，直接開機 → 柱塞干磨，泵直接報廢
不使用彈性聯軸器、同軸度超差 → 軸承快速損壞
吸油管漏氣 → 氣蝕、噪音大、壓力波動
泵反轉運行 → 配流盤刮傷
用于閉式回路（替代A4VG）→ 潤滑不足，早期失效
吸油過濾器過小、堵塞 → 吸空、氣蝕
12. 日常維護建議
1. 首次運行10小時：更換濾芯；
2. 液壓油每2000小時或1年取樣檢測；
3. 定期檢查聯軸器同軸度、管路有無松動；
4. 長期停機重啟前，重新向泵殼體補油排氣。
