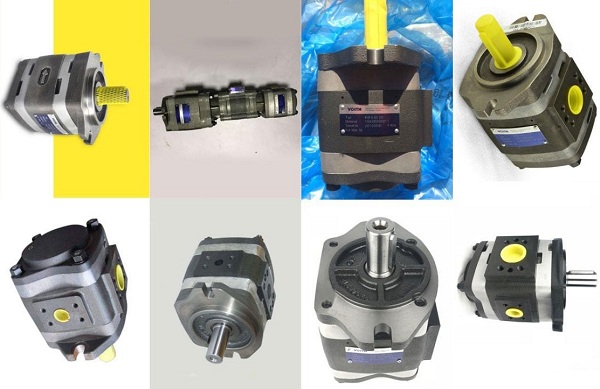

福伊特Voith IPH 高壓內嚙合齒輪泵
 一、產品概述（Voith官網定義）
IPH是德國福伊特內嚙合齒輪泵，專為恒轉速工業液壓系統開發，搭載徑向+軸向雙重間隙自動補償結構，屬于Voith經典IP系列內齒輪泵產品線。
官網定位：適用于特殊恒速驅動工況，峰值壓力最高330 bar，排量覆蓋20.7～125.6 cm3/r；可單泵使用，也可組裝雙聯/多聯泵組合供油。
> Voith官網產品線區分：
> ? IPH：恒轉速、最高峰值330bar
> ? IPV：通用恒轉速，峰值345bar，小排量規格齊全
> ? IPS：變頻/變轉速專用
> ? IPVS：超高壓，峰值可達420bar
 二、工作原理
由小齒輪（外齒）、內齒圈、填充塊、軸向補償盤組成：
1. 齒輪旋轉，齒間容積變化完成吸油、壓油；
2. 徑向密封：填充塊緊貼齒輪實現徑向間隙補償；
3. 軸向密封：浮動軸向碟盤依靠輸出壓力自動壓緊端面，實時補償磨損間隙；
4. 獨特齒形結構，流量脈動遠低于普通外嚙合齒輪泵。
 三、核心技術特點（原廠參數）
? 高低壓力脈動，運行平穩，噪音低（典型工況65~69dB(A)）
? 容積效率≥93%，100bar以上工況總效率＞90%
? 優秀自吸性能，允許粘度范圍寬，低溫啟動能力強
? 鑄鐵高強度殼體，抗壓力沖擊、使用壽命長
? 支持多聯泵組合（IPH+IPH / IPH+IPV混搭）
? 安裝方位無限制，旋轉方向可定制（順時針/逆時針）
 四、IPH完整規格參數總表（原廠樣本）

型號	理論排量 cm3/r	連續工作壓力 bar	峰值壓力 bar	最低轉速 rpm	最高轉速 rpm	1500rpm 理論流量 L/min
IPH4-20	20.7	300	330	300	3000	31.05
IPH4-25	25.4	250	315	300	3000	38.10
IPH4-32	32.3	250	300	300	3000	48.45
IPH5-40	40.8	300	330	300	3000	61.20
IPH5-50	50.3	250	315	300	3000	75.45
IPH5-64	63.9	250	300	300	3000	95.85
IPH6-80	81.3	300	330	300	2500	121.95
IPH6-100	101.6	250	315	300	2500	152.40
IPH6-125	125.6	250	300	300	2500	188.40

> 備注：峰值壓力僅允許短時沖擊（單次≤60s，周期占比＜15%），長期運行嚴禁超過連續壓力。
 五、通用技術規范（原廠樣本標準值）
1. 適用介質：HLP礦物液壓油 DIN 51524
2. 工作粘度：連續運行 10～300 mm2/s；啟動最高允許2000 mm2/s
3. 油溫范圍：連續 -20℃～+60℃；短時最高+80℃
4. 油液清潔度：推薦 NAS 8級 / ISO 4406 19/17/14
5. 吸油絕對壓力：0.8～3 bar；啟動短時最低0.6bar
6. 標準法蘭：SAE四孔法蘭（可選ISO 3019/1）；油口SAE J518 C Code61
 六、型號編碼解讀（示例：IPH5-40-101）
IPH 5 - 40 - 101
- IPH：系列代號（高壓內嚙合齒輪泵，恒轉速型）
- 5：框架規格（4 / 5 / 6）
- 40：排量代碼
- 101：配置代碼 → 包含：法蘭形式、軸伸、旋轉方向、密封材質、泄油結構
 七、典型應用場景
1. 注塑機、橡膠機械、擠出機液壓動力單元
2. 液壓沖壓設備、壓鑄機輔助液壓泵
3. 精密機床、磨床、成型機床液壓站
4. 造紙機械、金屬板材加工設備
5. 工程車輛輔液壓系統、船舶輔機液壓源
 八、IPH VS IPV 選型區分（官網對比）

參數	IPH	IPV
定位	傳統恒轉速工況，追求高壓穩定	通用性更強，規格更齊全，適合大部分工業液壓
峰值壓力	最高 330 bar	最高 345 bar
排量區間	20.7~125.6 cc/r（無小排量）	3.6~252 cc/r，從小到大完整覆蓋
推薦驅動	工頻電機、恒定轉速	工頻電機；輕度變頻可兼容
價格	同等排量略低于 IPV	產品線最全，現貨選擇更多

 九、選型&運維注意事項
1. 變頻長期寬轉速工況，優先選用IPS系列，不推薦IPH；
2. 轉速長期低于500rpm會明顯降低容積效率，盡量規避；
3. 必須配置高精度過濾器，污染極易造成補償盤拉傷、內泄增大；
4. 泵啟動前保證充分灌油，避免吸空產生氣蝕、噪音異常。
