NACHI不二越泵·電機組合（聯軸泵電機組合）全解
 一、核心概念與產品系列
 1.1 基本定義
NACHI不二越泵·電機組合（又稱Uni-Pump/聯軸泵電機組合）是將液壓泵與電動機直接集成的一體化動力單元，通過專用連接結構實現泵軸與電機軸的精準對接，無需額外聯軸器、泵基和對芯操作，大幅簡化安裝流程。
 1.2 主要產品系列
| 系列名稱 | 泵類型 | 適用場景 | 核心特點 |
|---------|-------|---------|---------|
| UVN系列 | 變量葉片泵(NSP用) | 機床、自動化設備、食品加工 | 節能高效（省電約20%）、低噪音、緊湊型 |
| UVD系列 | 變量葉片泵 | 小型液壓系統、移動設備 | 輕量化設計、安裝簡便、維護成本低 |
| UPV系列 | 變量葉片泵/柱塞泵 | 工業機械、注塑機 | 高壓適配、多種控制方式可選 |
| UGE系列 | 齒輪泵/葉片泵 | 通用液壓系統、工程機械 | 性價比高、可靠性強、通用性好 |
| NSP系列 | 高效變量葉片泵 | 精密機床、CNC設備 | 節能40-46%、低發熱、高精度控制 |
 二、型號命名規則詳解（以UVN系列為例）
 2.1 完整型號格式
UVN - [系列代號] - [泵規格] - [電機功率] - [極數] - [設計代碼]
 2.2 各部分含義解析
| 型號段 | 含義 | 示例/說明 |
|-------|------|---------|
| UVN | 系列標識 | 變量葉片泵+電機組合（NSP節能型） |
| 系列代號 | 結構類型 | 1A=單泵，11A=雙聯泵 |
| 泵規格 | 排量代碼 | 0A4=小排量，1A2=中排量，2A3=大排量 |
| 電機功率 | 千瓦(kW) | 0.75/1.5/2.2/3.7/5.5等標準功率 |
| 極數 | 電機極數 | 4=1500rpm，6=1000rpm |
| 設計代碼 | 版本標識 | 11=標準型，20=增強型，30=高壓型 |
示例：UVN-1A-2A3-3.7-4-20
- 1A=單泵，2A3=大排量葉片泵，3.7=3.7kW電機，4=4極(1500rpm)，20=增強型設計
 三、核心技術特點（官網權威描述）

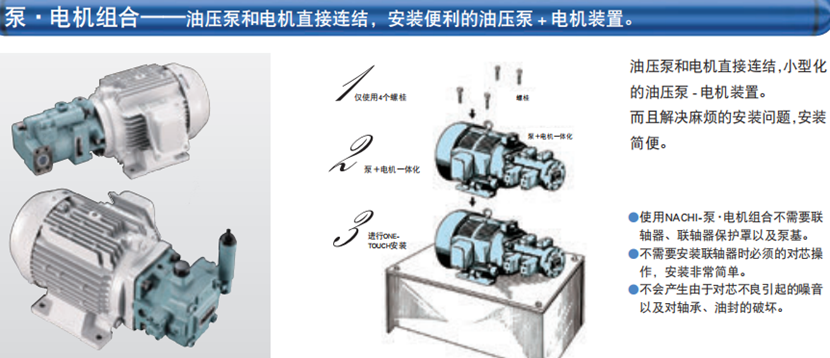

 3.1 安裝便捷性（革命性優勢）
- 無需聯軸器：專用軸連接結構，省去傳統聯軸器及保護罩
- 免對芯操作：出廠前已完成精準對中，安裝時直接固定即可，避免對芯不良導致的噪音和軸承損傷
- 簡化基礎：無需獨立泵基，直接安裝在設備機架上，節省空間和成本
 3.2 性能優勢
1.  節能高效
    - UVN系列：比傳統系統省電約20%（IE3電機）
    - NSP系列：節能效果達40-46%（恒壓工況下內部對比）
    - 優化泄油設計，壓力平衡更佳，降低發熱，提高系統效率
2.  低噪音長壽命
    - 專用軸連接消除軸振動和偏心影響，運行噪音≤60 dB(A)
    - 減少軸承負荷，延長泵和電機使用壽命30%以上
3.  緊湊輕量化
    - 一體化設計，體積比傳統分離式系統減小40%
    - 重量減輕30%，便于搬運和安裝，適配空間受限的設備
 3.3 結構與可靠性
- 專用連接機構：允許微小軸向和徑向位移，吸收安裝誤差和熱膨脹
- 多重密封：防止油液泄漏，適應高壓工況
- 標準化組件：采用NACHI原裝泵和電機，品質穩定，互換性強
 四、關鍵技術參數（通用標準）
 4.1 壓力與流量參數
| 參數 | 數值范圍 | 備注 |
|-----|---------|-----|
| 額定壓力 | 7~21 MPa | 隨泵類型變化：葉片泵7~14 MPa，柱塞泵21 MPa |
| 最大壓力 | 10~25 MPa | 短時承受（≤5分鐘） |
| 排量范圍 | 5.5~80 cm3/rev | 覆蓋從微型到大型系統需求 |
| 流量范圍 | 5~100 L/min | 取決于排量和轉速 |
 4.2 電機與環境參數
| 參數 | 數值范圍 | 備注 |
|-----|---------|-----|
| 電機功率 | 0.75~15 kW | 標準三相異步電機，IE2/IE3效率等級 |
| 轉速 | 1000/1500/3000 rpm | 對應6/4/2極電機 |
| 電壓 | 200/220/380/400/440 V | 全球電壓標準適配 |
| 工作溫度 | -10°C ~ +80°C | 標準配置，可選低溫型(-20°C) |
| 防護等級 | IP54/IP55 | 適應工業環境，防塵防水 |
 4.3 安裝與連接參數
| 參數 | 標準配置 | 可選配置 |
|-----|---------|---------|
| 安裝方式 | 法蘭式/腳座式 | 定制安裝接口 |
| 進出口尺寸 | G1/2~G1 | 螺紋連接，可選法蘭連接 |
| 泄油接口 | G1/4 | 必須直接回油箱，無背壓 |
| 固定螺栓 | M8~M12 | 按規定扭矩緊固（20~35 N·m） |
 五、應用領域與選型指南
 5.1 典型應用場景
| 行業 | 設備類型 | 推薦系列 | 優勢體現 |
|-----|---------|---------|---------|
| 機床工業 | CNC車床、銑床、加工中心 | NSP/UVN | 節能、低發熱、高精度控制 |
| 自動化 | 機器人、生產線、裝配設備 | UVD/UGE | 緊湊、低噪音、安裝便捷 |
| 塑料機械 | 注塑機、擠出機、吹塑機 | UPV/UVN | 高壓、節能、長壽命 |
| 食品加工 | 包裝機、灌裝機、成型機 | UVN | 衛生、低噪音、維護簡便 |
| 工程機械 | 小型挖掘機、裝載機、起重機 | UGE | 可靠、緊湊、適應惡劣環境 |
 5.2 選型要點
1.  按系統需求選型
    - 壓力需求：葉片泵適合中低壓（≤14 MPa），柱塞泵適合高壓（≤21 MPa）
    - 流量計算：流量(L/min) = 排量(cm3/rev) × 轉速(rpm) × 排量系數 ÷ 1000
    - 功率匹配：電機功率≥壓力(MPa) × 流量(L/min) ÷ 600 ÷ 總效率（總效率取0.8~0.9）
2.  特殊工況考慮
    - 低溫環境：選擇帶"T"后綴的低溫型，工作溫度可達-20°C
    - 連續運行：選擇IE3高效電機，降低能耗和發熱
    - 頻繁啟停：選擇增強型設計（設計代碼20/30），提高可靠性
3.  安裝空間限制
    - 空間狹小：優先選擇UVN/UVD系列，體積最小
    - 多回路需求：選擇11A系列雙聯泵，減少安裝空間
 六、維護與保養要點
 6.1 日常維護
| 維護項目 | 周期 | 操作內容 |
|---------|-----|---------|
| 油液檢查 | 每周 | 檢查油液清潔度（NAS 1638 Class 8級以上）、粘度和液位 |
| 溫度監測 | 每日 | 保持油溫在15~60°C，避免長期超過80°C |
| 泄漏檢查 | 每月 | 檢查軸封、法蘭和接口處有無泄漏 |
| 噪音監測 | 每月 | 記錄運行噪音，異常時及時排查 |
 6.2 定期保養
| 保養項目 | 周期 | 操作內容 |
|---------|-----|---------|
| 油液更換 | 500小時 | 更換液壓油及濾芯，清洗油箱 |
| 密封檢查 | 1000小時 | 檢查軸封磨損情況，必要時更換 |
| 電機維護 | 2000小時 | 檢查電機絕緣和軸承，補充潤滑脂 |
| 全面檢修 | 5000小時 | 拆解檢查泵和電機，更換易損件 |
 6.3 故障排查
| 故障現象 | 可能原因 | 解決方法 |
|---------|---------|---------|
| 壓力不足 | 1. 泵內泄漏<br>2. 電機轉速不足<br>3. 油液粘度不當 | 1. 檢查密封件<br>2. 檢查電機電源和頻率<br>3. 更換推薦粘度油液 |
| 噪音異常 | 1. 油液中有空氣<br>2. 軸承磨損<br>3. 油液污染 | 1. 排氣并檢查吸油管<br>2. 更換軸承<br>3. 更換油液及濾芯 |
| 油溫過高 | 1. 系統壓力過高<br>2. 泄油背壓過大<br>3. 冷卻不足 | 1. 調整安全閥壓力<br>2. 降低泄油管背壓<br>3. 增加冷卻系統 |
| 電機過載 | 1. 系統壓力超過額定值<br>2. 泵內磨損<br>3. 油液粘度太高 | 1. 調整壓力<br>2. 更換磨損零件<br>3. 更換低粘度油液 |
 七、官網資料與購買渠道
 7.1 官方文檔獲取
- 日本總公司官網：https://www.szkonglong.com/
- IPH系列產品目錄(日文)：https://www.klhyd.com/
- IPH系列產品目錄(英文)：https://www.szversen.com/
- 不二越中國官網：http://m.hxsyjx.com/
 7.2 購買建議
1.  通過NACHI授權經銷商采購，確保原裝正品和售后服務
2.  提供完整工況參數（壓力、流量、轉速、油溫、安裝方式），獲取精準選型
3.  要求提供產品原產地證明和質量保證書，核對銘牌與型號一致
4.  選擇配套的NACHI液壓附件（濾芯、油管、接頭），保證系統兼容性和可靠性。

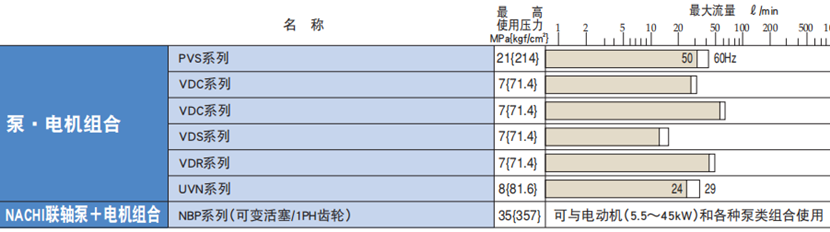

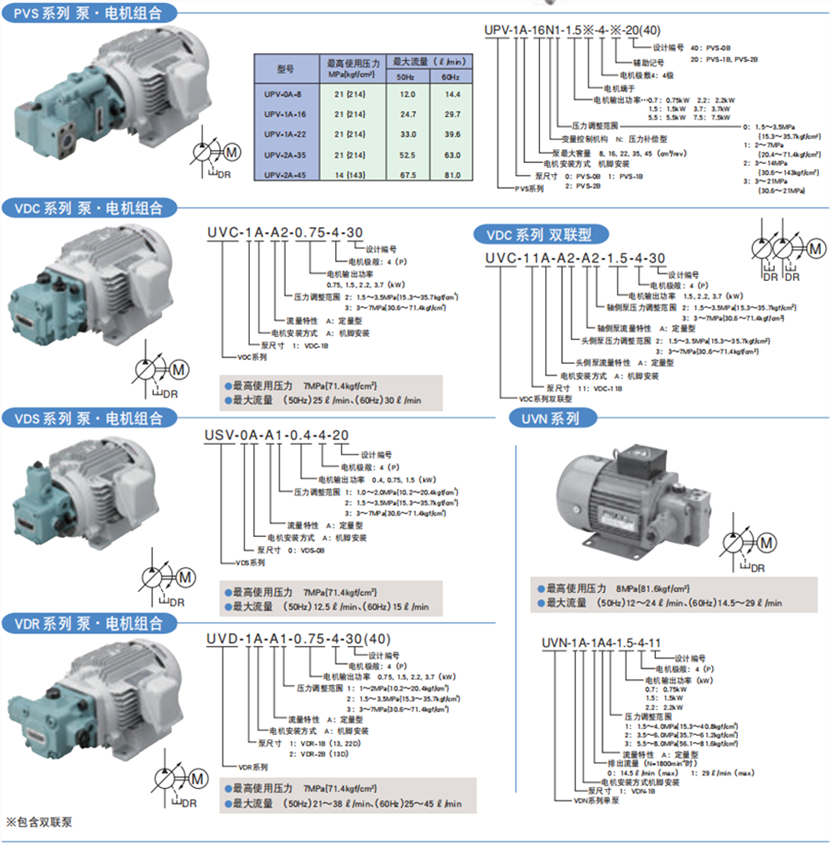

不二越泵·電機組合型號及參數：
