油研YUKEN MFP/MFA/MFB/MFW系列模塊化壓力和溫度補償流量閥
核心結論：這是YUKEN的模塊化壓力溫度補償流量(單向調速)閥，適配ISO 4401疊加安裝，能在負載壓力/油溫變化下保持流量穩定，用于執行元件的精密速度控制。其中：MFP為單向調速（無內置單向閥），MFA/MFB/MFW為帶單向閥的單向調速，區別在于控制油路與安裝方向。
 一、產品概述
YUKEN MFP/MFA/MFB/MFW系列是疊加式壓力和溫度補償流量控制閥（又稱調速閥/單向調速閥），采用模塊化設計，符合ISO 4401標準安裝面，可直接疊加在方向閥和底板之間，無需額外管路連接，大幅簡化系統設計并提高可靠性。
核心特點：
- 壓力補償：負載壓力變化時，流量保持恒定
- 溫度補償：油溫（粘度）變化時，流量穩定性高
- 模塊化疊加：安裝緊湊，維護便捷，擴展性強
- 精密控制：適用于需要精確速度控制的液壓系統
 二、各系列區別與功能
| 系列 | 全稱 | 核心功能 | 適用場景 |
| :--- | :--- | :--- | :--- |
| MFP | P油路用疊加式調速閥 | 僅控制P→A方向流量，無內置單向閥 | 執行元件單方向精密調速，反向需外部控制 |
| MFA | A油路用疊加式單向調速閥 | 控制A→T方向流量，內置單向閥允許P→A自由流通 | 執行元件縮回（A→T）時調速，伸出（P→A）時快速 |
| MFB | B油路用疊加式單向調速閥 | 控制B→T方向流量，內置單向閥允許P→B自由流通 | 執行元件縮回（B→T）時調速，伸出（P→B）時快速 |
| MFW | 雙向疊加式單向調速閥 | 同時控制A→T和B→T方向流量，雙向均有單向閥 | 執行元件雙向都需要調速，且雙向都允許快速反向流動 |

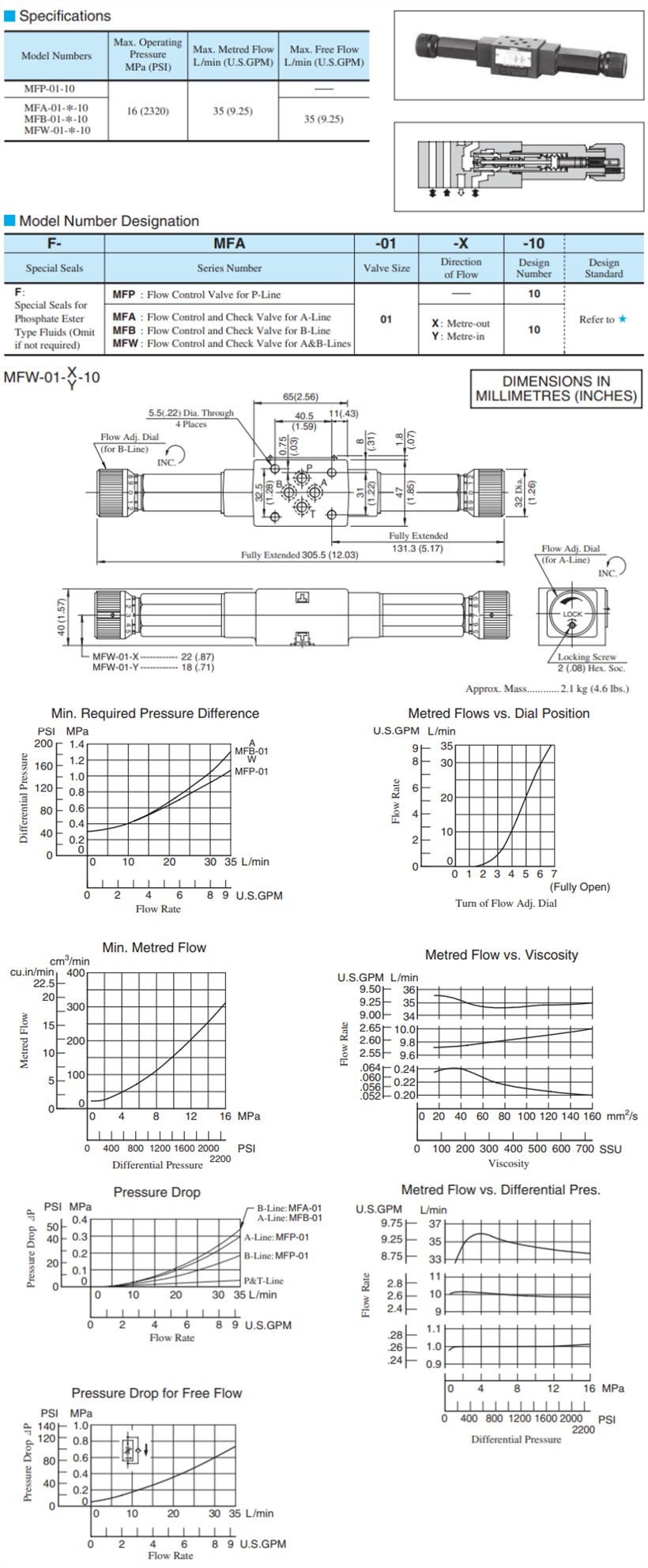

 三、技術參數
 1. 基本規格（01/03系列）
| 參數 | 01系列（CETOP 3, DN06, 1/8"） | 03系列（CETOP 5, DN10, 3/8"） |
| :--- | :--- | :--- |
| 最高工作壓力 | 16MPa (160Bar) | 16MPa (160Bar) |
| 最大調節流量 | 35L/min | 50L/min |
| 最大自由流量 | 35L/min | 70L/min |
| 溫度補償范圍 | 20~60°C | 20~60°C |
| 安裝面標準 | ISO 4401-03 | ISO 4401-05 |
 2. 2024年高壓大流量升級版本（部分型號）
- 最高工作壓力提升至21MPa (210Bar)
- 最大流量提升：01系列至40L/min，03系列至60L/min
 四、型號說明
示例：MFA-01-X-10
| 部分 | 含義 |
| :--- | :--- |
| MFA | 系列代號（MFP/MFA/MFB/MFW） |
| 01 | 規格代號（01=CETOP 3, 03=CETOP 5） |
| X | 控制方向（X=標準方向，Y=反向安裝） |
| 10 | 設計號（10=標準型，11=高壓大流量型） |
 五、工作原理
1. 壓力補償：內置壓力補償閥，自動維持節流口前后壓差恒定，確保流量不受負載壓力變化影響
2. 溫度補償：采用溫度補償閥芯，隨油溫變化自動調整節流口面積，補償粘度變化對流量的影響
3. 單向功能（MFA/MFB/MFW）：內置單向閥，允許反向自由流動，實現執行元件快速復位
 六、應用場景
- 機床液壓系統：工作臺、主軸、刀庫等精密速度控制
- 自動化生產線：機器人、輸送線、定位機構的平穩調速
- 注塑機械：合模、注射、頂出等動作的精確流量控制
- 壓鑄設備：模具開合、壓射等工藝的穩定速度調節
- 其他需要精密流量控制的液壓系統
 七、安裝與維護要點
1. 安裝時確保油口方向正確，與液壓回路匹配
2. 疊加順序：底板→MFP/MFA/MFB/MFW→方向閥→其他疊加閥→蓋板
3. 調節時應緩慢操作，避免系統沖擊
4. 定期檢查油液清潔度，建議使用10μm以下過濾器，防止閥芯卡滯
5. 如需高壓大流量應用，選擇11設計號的升級版本
 八、選型建議
1. 根據系統最高壓力和最大流量選擇合適規格（01/03系列）和設計號（10/11）
2. 根據調速方向選擇對應系列（MFP/MFA/MFB/MFW）
3. 考慮安裝空間和疊加層數限制
4. 結合執行元件速度控制精度要求，確認溫度補償范圍是否滿足工況.
