 YUKEN液壓閥核心技術與冶金應用全解：電液比例控制閥、電磁換向閥及冶金專用閥
日本油研(YUKEN)作為全球液壓技術的領軍者，憑借80余年專業經驗，為冶金、機床、工程機械等領域提供高性能液壓控制解決方案。以下針對三類核心產品——電液比例控制閥、電磁換向閥及冶金設備專用液壓閥，從技術特性、型號解析、應用場景等方面進行深度詳解，助力精準選型與系統優化。
 一、YUKEN電液比例控制閥：
YUKEN電液比例控制閥融合電子控制與液壓放大技術，實現流量、壓力、方向的連續無級調節，適配從一般工業到高精度伺服控制的全場景需求，是現代液壓系統智能化的核心元件。
 1. 核心系列與性能對比

系列	閥類型	通徑 (mm)	最大流量 (L/min)	最高壓力 (MPa)	控制精度	響應頻率 (Hz)	適用場景
EFBG	流量壓力復合比例閥	10、25	125、250	31.5	≤±1%	100	注塑機、壓鑄機，實現壓力流量多級復合控制
EFG/EFCG	帶單向閥比例流量閥	10、25	60、125、250	31.5	≤±3%	100	執行機構平穩調速，自帶壓力、溫度補償
EHDG	高頻響比例先導溢流閥	6、10	100、250	31.5	≤±1%	200	精密壓力調節、壓力閉環控制系統
EHDFG	高響應方向流量比例閥	6、10、16、25	30、60、200、280	31.5	≤±0.5%	150	簡易伺服系統、執行機構快速定位控制
ESVG	直動型伺服比例閥	6、10、16	30、100、200	31.5	≤±0.1%	200	高端高精度運動控制、微米級定位工況

 2. 關鍵技術特性
 控制精度與穩定性
- 壓力溫度雙補償：EFG系列采用獨特設計，流量不受負載壓力(1.0~31.5MPa)和油溫(-20℃~+80℃)變化影響
- 閥芯位置閉環：ESVG/EHDFG系列內置LVDT位移傳感器，分辨率達0.001mm，實時反饋閥芯位置，滯環≤0.1%
- 線性度優化：全系列線性度≤±3%，高端系列(ESVG/EHDG)達≤±0.5%，確保輸入信號與輸出參數精準匹配
 電氣與結構設計
- 內置電子放大器：OBE(On-Board Electronic)型集成放大器，支持±10V/4~20mA標準信號，簡化系統集成
- 抗污染能力：EFG系列允許油液清潔度達NAS 1638 Class 12，ESVG系列需Class 10，降低維護成本
- 安裝便捷：板式連接符合ISO 4401標準，適配全球主流液壓系統，安裝與維護高效
 3. 典型型號解析
EFBG-03-125-H-S-50
- EFBG：流量壓力復合比例閥基本代號
- 03：通徑規格(10mm)
- 125：最大流量(125L/min)
- H：壓力等級(1.4~21MPa)
- S：標準接口
- 50：設計代號(標準型)
EHDG-01V-H-S-1-PNT15M10-50
- EHDG：電液比例先導式溢流閥
- 01：通徑(6mm)，V：帶排氣控制(閉環系統專用)
- H：壓力等級(21~31.5MPa)，S：標準接口
- 1：標準阻尼孔，PNT15M10：帶內置放大器電磁鐵
- 50：標準型
 4. 冶金應用亮點
- 軋機壓下系統：EHDG系列實現軋制力的精密閉環控制，提升帶材厚度精度
- 連鑄機結晶器振動：ESVG系列提供高頻響、高精度位置控制，確保鑄坯質量
- 卷取機張力控制：EFBG系列實現多級張力調節，適應不同鋼種軋制需求
 二、YUKEN電磁換向閥：

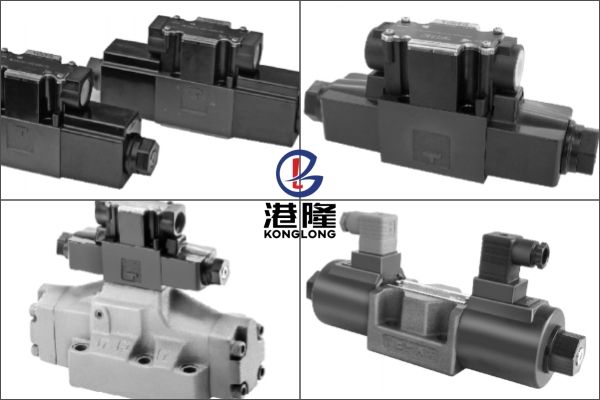

YUKEN電磁換向閥通過電磁鐵驅動閥芯實現油路通斷與流向切換，分為直動式(DSG系列)和電液先導式(DSHG系列)，以響應快、可靠性高、壽命長著稱，是液壓系統方向控制的核心元件。
 1. 開關型電磁 / 電液換向閥性能對比表

系列	閥類型	通徑 (mm)	最大流量 (L/min)	最高壓力 (MPa)	響應時間 (ms)	設計壽命 (次)	適用場景
DSG-01	直動式電磁換向閥	6	40	31.5	≤25	≥1000 萬	小型液壓系統、工程機械、農機輔助動作、油路切換
DSG-03	直動式電磁換向閥	10	160	31.5	≤30	≥500 萬	中型工業液壓站、注塑機、通用機床、中小型執行機構換向
DSHG-06	電磁先導電液換向閥	25	500	31.5	≤50	≥500 萬	大型冶金設備、液壓機、壓力機滑塊、中大流量主回路控制
DSHG-10	電磁先導電液換向閥	32	1100	31.5	≤60	≥300 萬	超大型液壓站、船舶液壓系統、重型裝備大流量主油路

 2. 關鍵技術優勢
 高效可靠設計
- 濕式直流電磁鐵：抗污染能力強，壽命可達5000萬次切換，適應冶金高溫多塵環境
- 低摩擦密封結構：泄漏量≤0.5L/min(P口壓力14MPa時)，系統效率高，節能效果顯著
- 液壓平衡結構：獨特緩沖設計有效降低換向沖擊與噪聲，噪音降低5-10dB，提升設備穩定性
 電氣特性與安全保障
- 額定電壓：DC12V/DC24V(標準型)，AC110V/AC220V/AC380V(可選)，適配工業供電系統
- 防護等級：IP65(電磁鐵部分)，適應粉塵、潮濕等惡劣冶金工況
- 手動應急操作：部分型號帶N1手動裝置，斷電時可緊急操作，提升系統安全性
 3. 完整型號解析
DSHG-06-3C4-A240-N1-50
- DSHG：電液換向閥基本代號
- 06：通徑規格(25mm)
- 3C4：三位四通，中位機能O型(封閉型)
- A240：AC240V交流電磁鐵
- N1：帶手動應急操作裝置
- 50：設計代號(標準型)
 4. 冶金應用場景
- 高爐上料系統：DSG系列控制料車升降、爐頂布料器旋轉，響應迅速，定位精準
- 轉爐傾動機構：DSHG系列承受高壓大流量，實現轉爐平穩傾動與復位
- 軋機牌坊調整：DSG-03系列控制液壓缸伸縮，快速調整軋機開口度，適應不同規格軋制需求
 三、油研冶金設備液壓閥：
冶金設備工作環境具有高溫、高壓、粉塵多、沖擊載荷大等特點，YUKEN專為冶金行業開發系列液壓閥，以高抗污染、高耐久性、高穩定性為核心設計，適配軋機、連鑄機、卷取機等關鍵設備。
 1. 冶金專用閥核心系列
 （1）高壓大流量邏輯閥系列
- LD系列方向控制邏輯閥：通徑可達100mm，最大流量5500L/min，最高壓力31.5MPa，適配超大型液壓系統，如軋機主傳動、卷取機張緊控制
- LB/LBS系列泄壓邏輯閥：最大流量1200L/min，帶電磁控制選項，用于系統安全保護與快速泄壓，如連鑄機結晶器緊急停止系統
 （2）高壓抗污染比例閥系列
- EHDG-H系列高頻響比例閥：壓力等級達31.5MPa，響應頻率200Hz，內置壓力傳感器，適用于軋機壓下、連鑄機振動臺等精密控制場景
- EHDFG-06系列方向流量閥：通徑25mm，最大流量280L/min，LVDT閥芯反饋，適配卷取機張力控制、軋機輥縫調整
 （3）特殊工況專用閥
- 高溫型液壓閥：工作溫度范圍-25℃~+80℃，適配冶金爐區高溫環境，如高爐熱風爐液壓系統
- 防爆型電磁換向閥：符合Ex d IIB T4防爆標準，適配冶金煤氣區等危險環境，如轉爐煤氣回收系統
 2. 冶金應用核心技術特點
 抗污染強化設計
- 閥芯與閥孔采用特殊耐磨涂層，配合間隙優化至5~10μm，允許油液清潔度達NAS 1638 Class 10，降低維護頻率
- 內置高壓過濾器(20μm絕對精度)，有效阻擋冶金粉塵進入閥體，延長使用壽命
 耐久性提升方案
- 閥體采用高強度球墨鑄鐵，抗沖擊能力提升30%，適配冶金設備頻繁啟停與負載突變工況
- 密封件選用耐溫氟橡膠，適應冶金環境-20℃~+80℃溫度波動，使用壽命達普通密封件2倍
 控制精度優化
- 比例閥內置溫度補償模塊，確保在冶金爐區溫度變化(±50℃)時控制精度保持≤±1%
- 電液換向閥采用先導壓力補償設計，降低系統壓力波動對換向精度的影響，定位誤差≤0.5mm
 3. 冶金設備典型應用案例

冶金設備	配套關鍵液壓閥組合	核心控制需求	方案技術優勢
熱軋機	EHDG 高頻響比例溢流閥 + DSHG 電液換向閥	軋輥壓下定位精度 ±0.01mm，軋制力控制精度 ±1%	200Hz 高頻響應，支持壓力閉環調節，適配最高 20m/s 軋制線速度，動態抗干擾強
連鑄機	ESVG 直動伺服比例閥 + LD 邏輯閥	結晶器振動頻率 50～300Hz，振動振幅控制 ±5mm	快速響應≤15ms，全閉環運動控制，振動波形穩定，有效改善鑄坯表面品質，適合連續長時間工況
卷取機	EFBG 流量壓力復合比例閥 + DSG 電磁換向閥	帶材張力控制精度 ±2%，帶材運行速度 0～30m/s 寬范圍調速	壓力流量一體化復合調節，實現張力平滑多級切換，避免帶材拉伸、褶皺
高爐系統	DSG-03 直動電磁換向閥 + BSG 溢流閥	爐頂布料器定位精度 ±1°，上料小車平穩啟停緩沖	閥體耐久≥500 萬次循環，換向沖擊小，結構堅固，耐受現場高溫、粉塵惡劣工況

 四、選型與維護指南：
 1. 選型核心要點
1.  電液比例控制閥選型：根據控制對象(流量/壓力/位置)選擇系列；冶金高壓系統優先選EHDG/EFBG系列；高精度控制場景(如連鑄振動)選用ESVG系列
2.  電磁換向閥選型：根據系統流量選擇通徑(DSG-01/03/DSHG-06/10)；冶金高溫環境選用濕式電磁鐵；危險區域選用防爆型
3.  冶金專用閥選型：邏輯閥適用于大流量系統(≥500L/min)；高頻響比例閥適用于精密控制；高溫/防爆型根據環境條件選擇
 2.液壓閥日常維護保養規范表

維護項目	維護周期	判定標準	重點注意事項
油液清潔度檢測	每周	油液潔凈度達到 NAS 1638 Class 10	比例閥、伺服比例閥對污染極其敏感；清潔度超標優先更換過濾器，必要時更換液壓油
閥門響應性能測試	每月	換向 / 調節響應時間 ≤50ms	冶金連續生產設備優先采用在線監測；響應變慢預示閥芯磨損、油液污染，提早檢修
電磁鐵絕緣性能檢測	每季度	線圈絕緣電阻 ≥10MΩ	冶金現場高溫、多粉塵工況，建議縮短檢測周期至每月；絕緣下降易引發電磁閥失效、防爆隱患
密封件預防性更換	每年	無外泄漏、密封無硬化 / 龜裂老化	冶金高溫環境統一選用氟橡膠（FKM）密封，提升耐溫、耐介質能力；拆裝避免劃傷閥芯、閥孔

 3. 系統優化建議
1.  油液管理：采用YUKEN專用液壓油，粘度保持在15~400mm2/s，油溫控制在40℃~60℃，提升閥的穩定性與壽命
2.  控制集成：冶金大型系統建議采用PLC+比例放大器控制方案，實現多閥協同工作，提升生產效率
3.  備件儲備：關鍵設備(如軋機、連鑄機)建議儲備常用閥(DSG-03、DSHG-06、EHDG-01)，縮短停機時間
YUKEN液壓閥以其卓越的控制性能、可靠的品質和完善的技術支持，成為全球冶金行業的首選品牌。如需了解更多產品詳情或定制化解決方案，建議聯系YUKEN中國官方授權代理商，獲取專業技術支持與本地化服務，助力冶金企業實現高效、精準、穩定的生產控制。
